十年磨一剑,匠心铸重器:做中国人自己的4600系列微模块产品,填补国内空白 时间:2023-11-17 08:26:49 浏览次数:

“从来没有毫无准备的横空出世,一切都是筹谋已久的厚积薄发。



20年前的某一天,我们怀着中国芯的梦想踏上了充满未知的研发之路。经过无数个日夜的研发、测试、分析、失败与成功,终于自主研发出一款又一款属于中国人自己的功率控制芯片、器件与SiP微功率模块,其产品为我们身处的物理世界与数字世界建立起到了不可或缺的桥梁,可以应用在通信、信创、机器人、汽车、计算机、医疗、高可靠等各种领域。

十年磨一剑,匠心铸重器:做中国人自己的4600系列微模块产品,填补国内空白(图1)

十年磨一剑,匠心铸重器:做中国人自己的4600系列微模块产品,填补国内空白(图2)

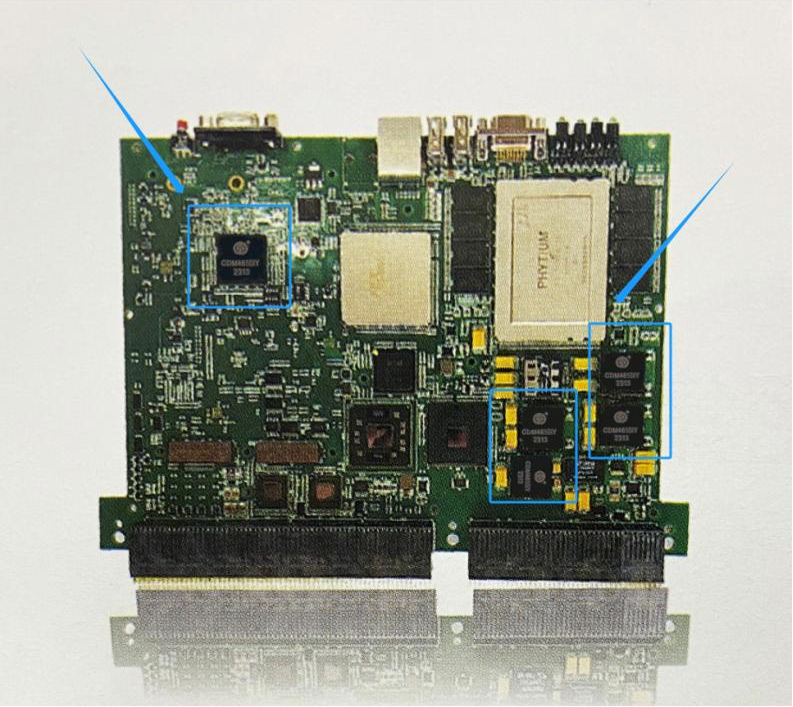

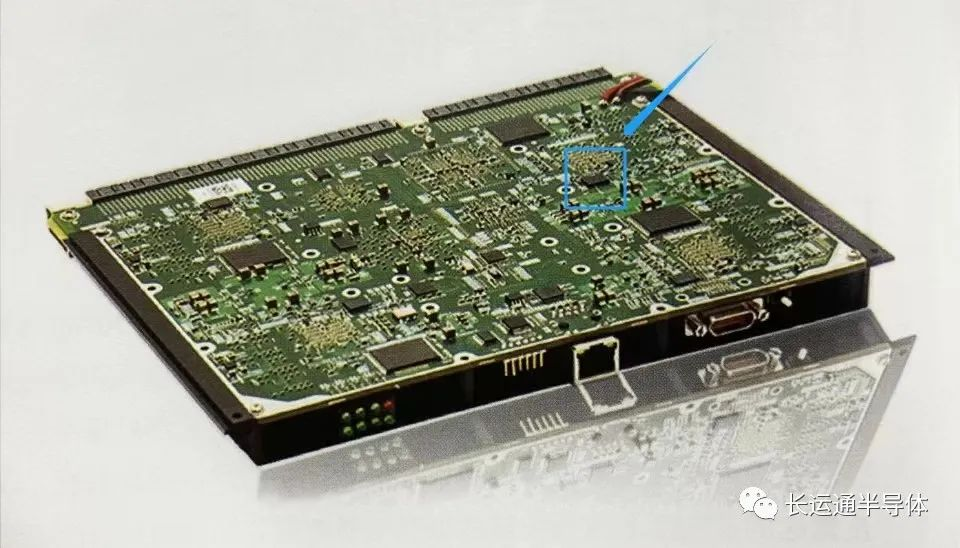

长运通部分产品实物应用


多年前,长运通前瞻性地预判出国内系统级封装产品的空白,组成专业研发团队,潜心分析与研发,时光荏苒,剑锋初成,经过数十次的试验验证和改版,反复地电路设计与结构布局优化,原位替代进口原厂的电源微模块产品横空出世,形成完全国产化并量产的CDM4600系列产品



在研发过程中,该系列攻克了诸多技术难点,实现了诸多技术突破,获得了多项国家授权专利CDM4600系列电源产品,高性能模拟ICFET功率器件L/C/R元件提供了系统化的封装解决方案,这一成果不仅满足了市场需求,填补了国内空白,还推动了国内系统级封装(SiP)行业的发展。





十年磨一剑,匠心铸重器:做中国人自己的4600系列微模块产品,填补国内空白(图3)




下面给大家推介长运通以十年磨一剑的态度聚焦关键的“卡脖子”技术,自主研发出的系统级封装产品——CDM4600系列微模块产品

十年磨一剑,匠心铸重器:做中国人自己的4600系列微模块产品,填补国内空白(图4)

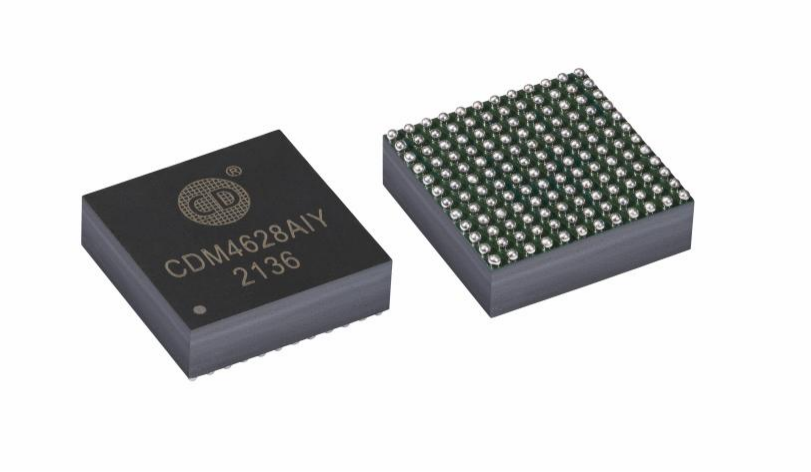

图一:CDM4628产品实物图


产品型号

    自长运通2021年自主研发出CDM4628微模块稳压器至今,CDM4600系列不断扩员,目前推出系列产品有以下系列型号:

十年磨一剑,匠心铸重器:做中国人自己的4600系列微模块产品,填补国内空白(图5)

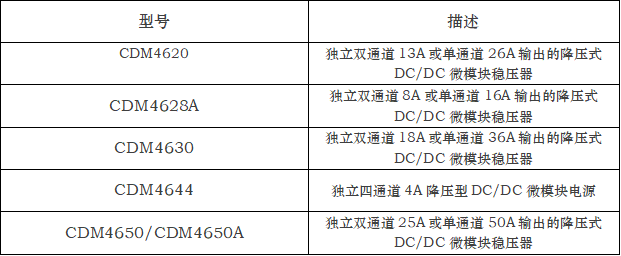

图二:CDM4600系列产品信息列表


以上型号具有:

⑴ 单通道、双通道、四通道输出类型;

⑵ 2.5~50A输出电流能力;

⑶ 数字接口、可并联、可外同步、输出时序控制、输出电压裕度调节、精密远程检测、超薄、低EMI、低待机功耗等特定性能。



CDM4620为例:该型号是一款独立双通道13A单通道26A输出的降压式DC/DC微模块稳压器

模块内置开关控制器、功率FET、电感器配套元件,外部仅需少量滤波/保持电容器及电阻即可构成完整的降压式双路输出DC/DC稳压器。

模块输入电压范围4.5V~16V,通过一个外置取样电阻可在0.6V~5.5V范围设置输出电压。

模块支持外部频率同步、多相串并联、突发模式输出电压跟踪排序操作

模块具有一个内置的温度检测二极管以提供温度监测功能。故障保护功能包括过压过流保护。


技术特点

●  采用多相均流并联技术:简单的电气连接、实现高达12相的输出并联/扩流、同时可以有效降低输入输出噪声。

●  采用电流模式控制技术:快速瞬态响应、低过冲。

●  采用突发模式(Burst Mode)技术:实现轻载状态下的高效率、降低功耗。

●  采用轨至轨输出电压跟踪技术:多路输出实现重合跟踪与排序跟踪。

●  采用系统级集成(SiP)技术:极大地减少了体积、简化电源电路(设计、验证与制造)、配置灵活。提高了系统的一致性、稳定性和可靠性。









产品优势

●  微型化模块设计:

4600系列产品采用微型的SiP设计,通过把电源功能电路集成在紧凑的模制塑封中,方便集成到各种大小的应用系统中;简化了电源电路从设计、制造到验证的全过程、配置灵活、降低系统成本;提高了系统的一致性、稳定性可靠性

●  高效:

4600系列产品的设计采用了高效的电源管理技术,能够在高效率下提供大电流输出,适应各种需要节能高效、稳定电源支持的场合。

●  输出电压精度高:

4600系列产品的输出电压精度高达到±1.5%,可以满足各种高精度应用场合的需要。

●  低噪声与低EMI特性:

4600系列产品具有低噪声和低EMI特性,减小/降低了对供电设备的干扰

●  安全性:

4600系列产品在设计过程中充分考虑了安全性问题,采用多种措施提高产品的安全性和可靠性。包括内置过热保护、过电压保护、过电流保护安全保护功能,确保产品在使用过程中不会因异常情况而受到损坏。提供模块内置温度监视/测量功能对模块内部实时温度的监控,避免模块温度超出系统规定的范围。

●  工作环境温度宽:

高可靠4600系列产品可以在很宽的温度范围内正常工作、保证稳定的性能。



4600系列产品具有节能、高温性能佳、可靠性高、高速运行、高精度控制、安全性强、多功能整合、微型化/轻量设计和长寿命等特点与优势,这些特性使其成为众多电子设备的理想选择





产品应用

其产品广泛应用于各种电源管理系统中,如服务器、工业自动化、通讯设备、医疗设备、电子、数字化控制设备、汽车以及高可靠应用等领域。


十年磨一剑,匠心铸重器:做中国人自己的4600系列微模块产品,填补国内空白(图6)

如以上文提到的CDM4620,该型号产品主要应用领域为工业设备、储存和ATCA;通信及计算机技术;处理器、ASIC和FPGA内核电源等。

十年磨一剑,匠心铸重器:做中国人自己的4600系列微模块产品,填补国内空白(图7)

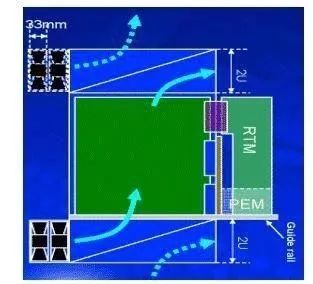

ATCA


长运通预计,今后将会有越来越多的通信、汽车、网络、工业电子等等以及采用电池供电的应用方案将会采用CDM4600系列此类高密度、高效率的功率转换解决方案。尤其在发展潜力巨大的新能源、汽车电子、通信市场,CDM4600系列电源模块将扮演重要的角色,具有极其广泛、极具市场前景的未来!



未来发展

长运通研发团队在日积月累中不断地以高要求、高标准、对产品的精益求精来严格要求自己,在技术难题、工艺难题、封装难题、等等诸多难题下,填补了许多国内空白。

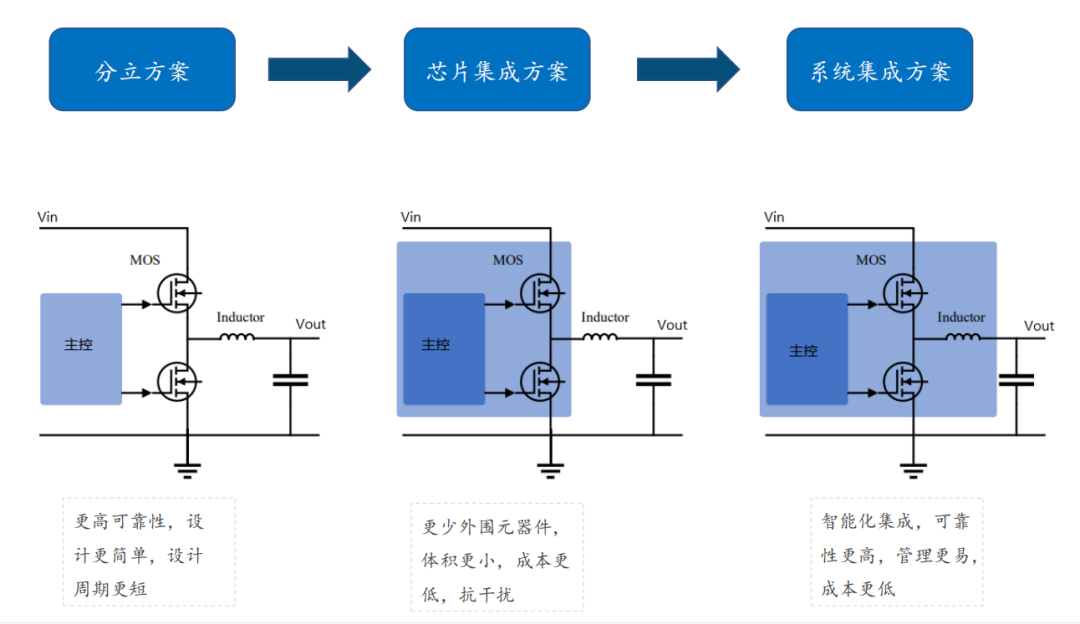

为公司未来发展奠定了基础,由现有的PIN to PIN替换,到后期的可定制化、可集成化积累了大量丰富的成功经验。由现在的分立方案到未来的系统集成方案,长运通研发团队本着十年磨一剑的态度,精心打造。


十年磨一剑,匠心铸重器:做中国人自己的4600系列微模块产品,填补国内空白(图8)


未来长运通将实现S i³P智能微集成包括电源+(电机驱动、数字隔离器等多功能微集成)等等更高集成,将实现提频、高效、可智能、可通讯、可编程、可控制等等。


十年磨一剑,匠心铸重器:做中国人自己的4600系列微模块产品,填补国内空白(图9)


研发是一个漫长而又未知的过程,但是我们一直认为“放弃比坚持更难,过程虽难但结果很美”,因为在中国人的精神世界中,一直有着“威武不能屈”的倔强品质,也有着“艰难困苦,玉汝于成”的精神追求。我们总是善于将外部压力转化为内生动力,从荆棘丛生走到鲜花盛开。



从长远来看,中美之间在科技领域的竞合关系,还将不断发生变化。而主动权的大小,依然取决于我们的创新能力,但可以肯定的是,攻守之势正在发生逆转。在压力之下锻造出的强大内生力量,正在驱散笼罩着我们发展之路上的阴霾和乌云,长运通也将永远坚持砥砺奋进,为国铸剑通长运,长安雄心!
